Les quincailleries d’Hector Guimard — Troisième partie : les dernières quincailleries du Castel Béranger

Toutes les photos appartenant aux auteurs ou au Centre d’Archives et de Documentation du Cercle Guimard doivent impérativement faire l’objet d’un accord du Cercle Guimard dans le cas d’un projet de publication, quel qu’en soit le support.

Après deux articles consacrés aux quincailleries des portes et des fenêtres du Castel Béranger, nous poursuivons la description des autres quincailleries créées par Guimard avec la maison Fontaine ou avec la fonderie Durenne pour l’équipement de son premier immeuble de rapport. Certaines ont été éditées pour chaque appartement et peuvent parfois encore se trouver dans l’immeuble et plus souvent sur le marché de l’art. D’autres ont probablement été fondues à exemplaire unique et ont, pour l’instant, disparu.

Présentes sur chacune des portes palières des appartements, les boutons de sonnettes ont une platine de forme grossièrement carrée dont la masse centrale semble chiffonnée et dont les quatre angles semblent aplatis par la force de pression exercée par les vis qui la maintiennent sur la paroi. Cette idée de déformation de la matière a été reprise par Guimard à de nombreuses occasions comme pour les fixations transversales initialement imaginées sur les portiques des accès découverts du métro.

Bouton de sonnette des portes des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 35 (détail), Librairie Rouam, 1898. Coll. part.

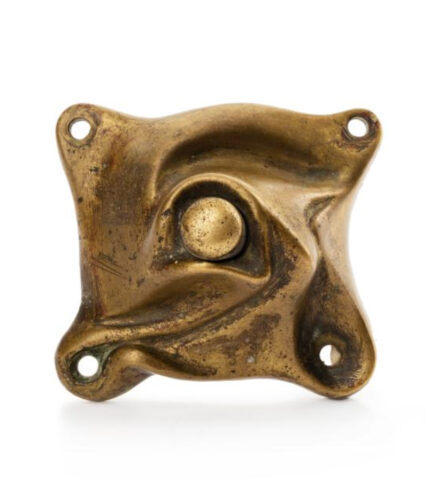

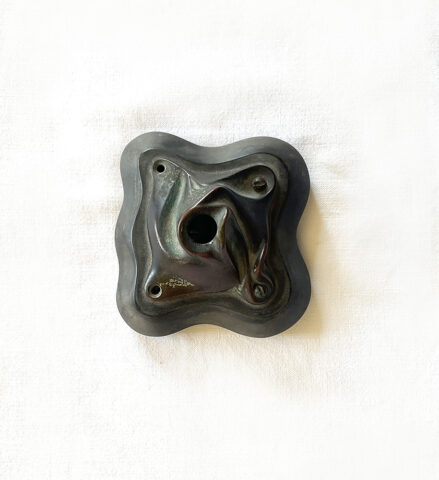

Bouton de sonnette des portes des appartements du Castel Béranger. Haut. 6 cm, larg. 6,5 cm, prof. 3 cm. Coll. part.

Leur fonctionnement (un bouton poussoir sur ressort) et plus encore la dénomination retenue dans les légendes de la planche 35 du portfolio du Castel Béranger, « boutons des sonneries électriques », ne laisse pas de doute sur la présence de l’électricité au sein du Castel Béranger. Si le principe de la sonnette électrique a été déposé dès 1852[1], cette source d’énergie particulièrement moderne en 1895-1898 ne semble pas y avoir été utilisée pour l’éclairage. Dans son portfolio, Guimard reste d’ailleurs très discret sur les appareils d’éclairage en fonction dans l’immeuble. La lanterne présente dans la cour pourrait, avec sa cheminée protégée par un chapeau, fonctionner au gaz. Mais il n’est pas exclu qu’au moment de leur livraison, les appartements aient tout simplement été éclairés par des lampes à pétrole suspendues aux plafonds comme nous le verrons plus loin.

Ce modèle de bouton de sonnette a été utilisé par Guimard au moins pour le Castel Henriette[2]. Mais d’autres localisations ont pu exister comme le prouve cet exemplaire inséré sur une plaque en pierre (ardoise ?) dont les contours suivent ceux de la platine en les régularisant. Il est possible qu’il s’agisse de la sonnette du portillon donnant accès au patronage de la Salle Humbert de Romans. En ce cas, le fil électrique sortant du côté droit pour longer un joint de pierre nous donne l’indication de la façon dont Guimard entendait que le bouton fut positionné (renversé à 180° par rapport à la photo du portfolio).

bouton de sonnette électrique sur une plaque en pierre. Coll. part. Photo Elisa Tenorio.

La grande majorité des exemplaires initialement présents au Castel Béranger a subi le sort d’autres quincailleries de Guimard : volées puis collectionnées ou revendues. De ce fait, la plupart des sonnettes équipant actuellement les appartements sont des copies.

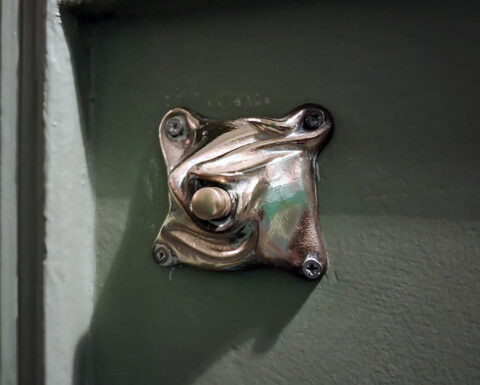

Copie de bouton de sonnette au Castel Béranger. Photo O. P.

Un autre type de sonnette électrique est présent sur la même planche du portfolio du Castel Béranger et est englobée dans la même dénomination des légendes « boutons des sonneries électriques ». Il s’agit cette fois d’une poire électrique dont la fonction était probablement l’appel de la domesticité. Les appartements du Castel Béranger qui s’adressaient à une clientèle de petite et de moyenne bourgeoisie, n’avaient pas d’office mais il était possible de louer des chambres de bonnes au sixième étage. Aucune de ces poires de sonnette n’est actuellement connue.

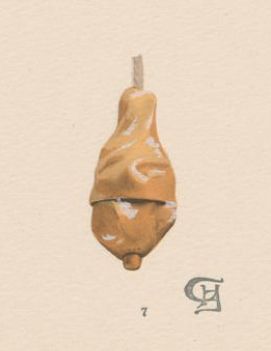

Poire de sonnette électrique des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 57 (détail), Librairie Rouam, 1898. Coll. part.

Un troisième dispositif de sonnette est le « coulisseau en bronze de l’entrée principale sur plaque de lave émaillée » reproduit sur la planche 35 du portfolio. Il a vraisemblablement été édité à un nombre d’exemplaires très restreint et n’a sans doute été mis en place qu’au Castel Béranger.

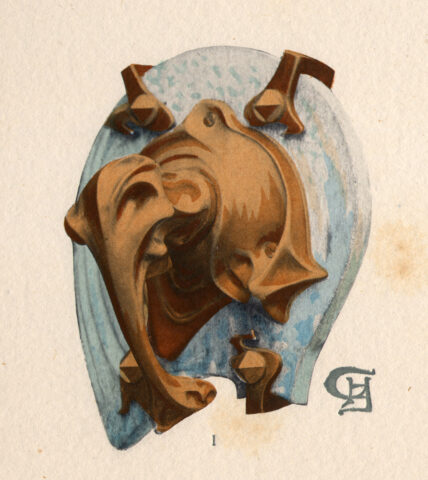

Coulisseau de sonnette du portail du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 35 (détail), Librairie Rouam, 1898. Coll. part.

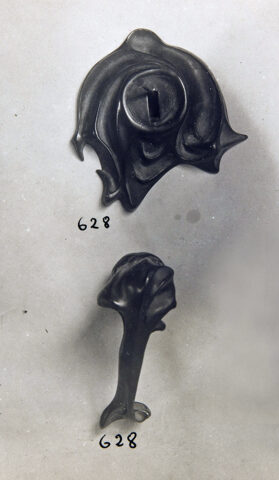

On en retrouve les éléments métalliques au n° 628, sur une photographie donnée par Adeline Oppenheim-Guimard à la Bibliothèque des Arts décoratifs en 1948. Ils figurent en compagnies d’autres quincailleries contemporaines ou plus tardives.

Coulisseau de sonnette en bronze du Castel Béranger. Bibliothèque des Arts Décoratifs, don Adeline Oppenheim-Guimard, 1948, photo Laurent Sully Jaulmes (détail).

Ce type de sonnette pouvait alors fonctionner de façon mécanique (par un câble faisant tinter une cloche) ou électrique[3]. Sa position sur la portion de grille entre le vantail et la colonne droite nous fait soupçonner qu’il s’agissait plutôt d’un mécanisme électrique, moins encombrant. La sonnerie retentissait dans la loge de la concierge qui commandait alors l’ouverture de la porte par un cordon.

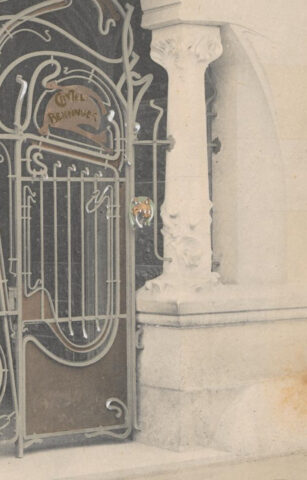

Portail du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 4 (détail), Librairie Rouam, 1898. ETH-Bibliotheck Zürich http://www.e-rara.ch/doi/10.3931/e-rara-27774.

Malheureusement, ce coulisseau a disparu avant 1963. Une photographie prise à cette date montre qu’il avait déjà été remplacé par un bouton de sonnette électrique banal.

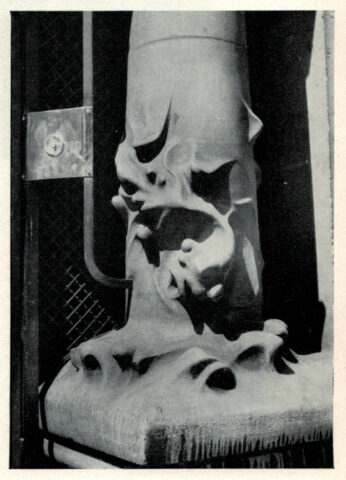

Détail du portail du Castel Béranger avec un bouton de sonnette électrique banal. Revue Bizarre n° 27, p. 9, 1er trimestre 1963. Photo P. Jahan.

L’autre article de quincaillerie sans doute édité à exemplaire unique est le robinet de la fontaine de la cour.

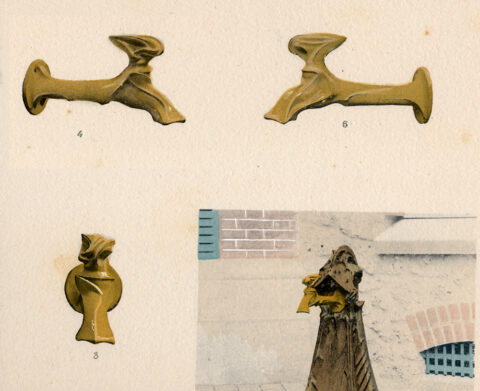

Robinet de la cour du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 14 (détail), Librairie Rouam, 1898. ETH-Bibliotheck Zürich http://www.e-rara.ch/doi/10.3931/e-rara-27774.

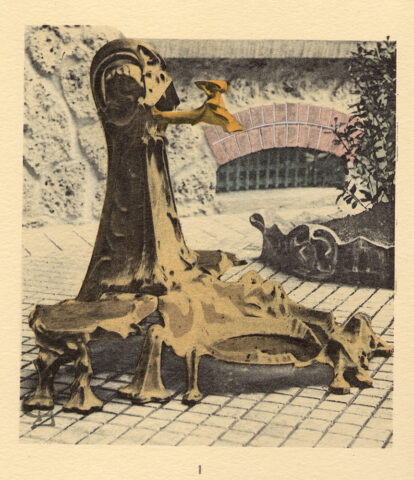

Fontaine de la cour du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 14 (détail), Librairie Rouam, 1898. Coll. part.

Si la fontaine en fonte, sans doute originellement bronzée, existe toujours, le robinet a disparu à une époque indéterminée et a été remplacé par un robinet banal, trop court pour remplir un seau posé dans le réceptacle central.

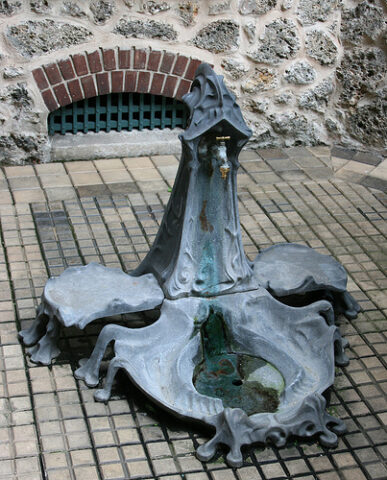

Fontaine de la cour du Castel Béranger, état actuel. Droits réservés.

C’est sans doute avec les pitons des tringles des tapis des escaliers que transparaît le souci de Guimard de ne négliger aucun détail décoratif (cf. notre article sur les tapis et les moquettes de Guimard). Sur un article nécessairement simple, Guimard introduit un pincement latéral.

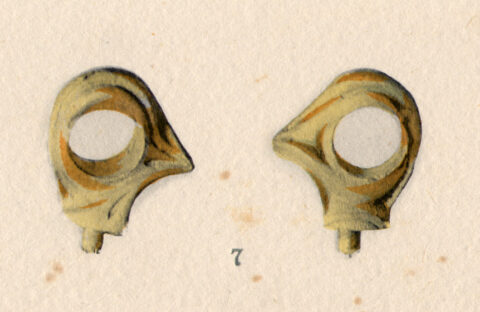

Pitons de tringles de tapis du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 51 (détail), Librairie Rouam, 1898. Coll. part.

Ces pitons ont tous été ôtés à une date indéterminée, mais un nombre conséquent d’entre eux à été récupéré par Alain Blondel et Yves Plantin.

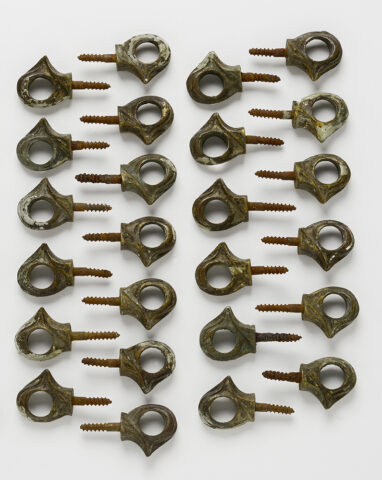

Lot de 25 pitons de tringles de tapis d’escalier du Castel Béranger, ancienne collection Yves Plantin, vente Auction France, Paris, 23/11/2017. Photo Auction France.

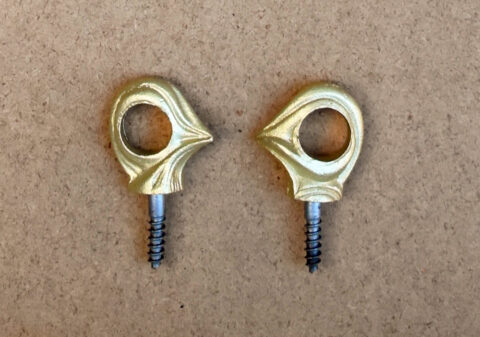

Deux pitons de tringles de tapis d’escalier du Castel Béranger décapés, ancienne collection Yves Plantin, vente Auction France, Paris, 23/11/2017. Coll. part. Photo F. D.

Actuellement, les tapis d’escalier du Castel Béranger sont maintenus par des tringles fixées avec des pitons banals.

À l’origine, chacun des appartements du Castel Béranger avait une minuscule salle de toilette pourvue d’un meuble lavabo dessiné par Guimard.

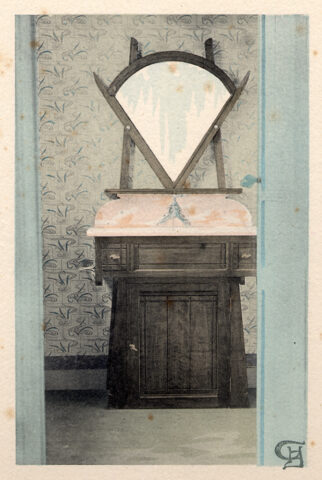

Salle de toilette d’un appartement du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 59 (détail), Librairie Rouam, 1898. Coll. part.

Le modèle de ce meuble économique aux lignes géométriques a peut-être préexisté au Castel Béranger mais a pu être modernisé par un accastillage métallique. Les boutons des tiroirs, les supports des porte-serviettes et la platine du robinet sont en « cuivre nickelé » et adoptent un modelage conforme aux autres décors du Castel Béranger.

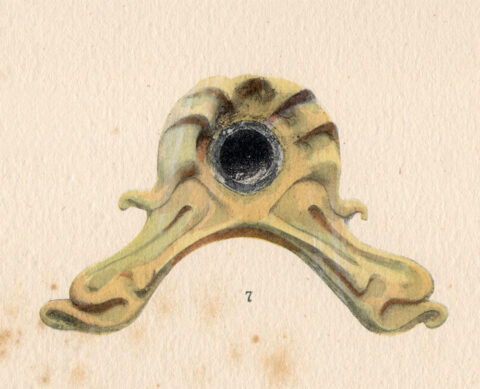

Platine du robinet du meuble lavabo des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 59 (détail), Librairie Rouam, 1898. Coll. part.

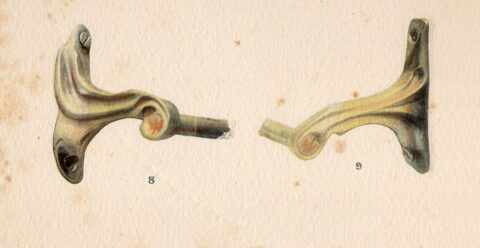

Supports des porte-serviettes du meuble lavabo des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 59 (détail), Librairie Rouam, 1898. Coll. part.

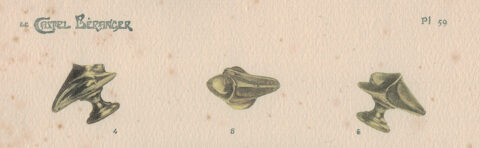

Boutons des tiroirs du meuble lavabo des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 59 (détail), Librairie Rouam, 1898. Coll. part.

À notre connaissance, deux lavabos du Castel Béranger ont survécu. L’un d’eux a été acheté par Hector Guimard Diffusion et sera présenté dans le Musée Guimard au sein de l’hôtel Mezzara.

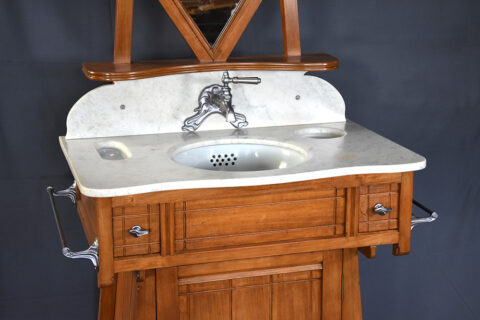

Lavabo du Castel Béranger, après restauration. Coll. Hector Guimard Diffusion. Photo F. D.

Au cours de sa restauration, il a été nécessaire de reconstituer la platine du robinet d’après les photos anciennes et de copier les boutons des tiroirs d’après l’une de celles de l’autre exemplaire connu.

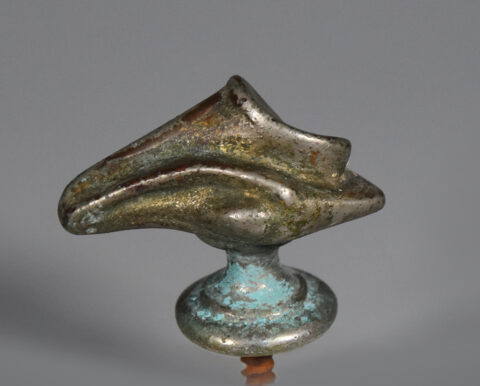

Bouton de tiroir d’un lavabo du Castel Béranger. Coll. part. Photo F. D.

Tiroir d’un lavabo du Castel Béranger dans l’atelier de restauration de M. François Derobe (Meuse) avec une copie de bouton. Coll. Hector Guimard Diffusion. Photo F. D.

Ces boutons de tiroirs ont été employés par Guimard à la même époque sur plusieurs meubles comme son propre bureau situé dans son agence d’architecture au rez-de-chaussée du Castel Béranger puis transféré dans sa nouvelle agence au rez-de-chaussée de son hôtel particulier au 122 avenue Mozart.

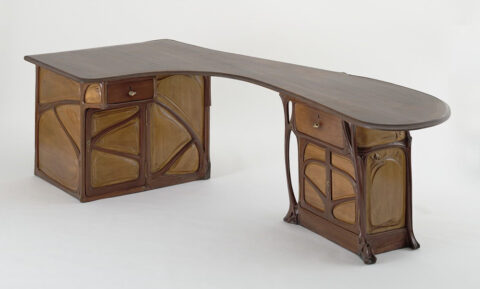

Bureau de l’agence d’Hector Guimard exposé au Museum of Modern Art à New York. Photo MoMA. Droits réservés.

Même un article aussi insignifiant que la poignée des tabliers de cheminées des appartements a fait l’objet d’une création. Elle est répertoriée dans le portfolio du Castel Béranger sous le nom de « coquille en cuivre des rideaux de cheminée ». Nous n’en connaissons actuellement aucun modèle subsistant.

Poignée des tabliers de cheminées des appartements des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 51 (détail), Librairie Rouam, 1898. Coll. part.

Si des cheminées étaient présentes dans les chambres, les salons et les salles à manger des appartements, la présence sur le portfolio d’une « grille en bronze des bouches de chaleur » indique qu’un mode de chauffage complémentaire par calorifères en sous-sol et conduits d’air chaud existait aussi au Castel Béranger.

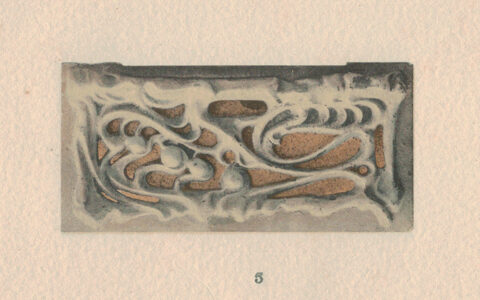

Grille en bronze des bouches de chaleur des appartements du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 51 (détail), Librairie Rouam, 1898. Coll. part.

Nous n’en connaissons actuellement aucun modèle subsistant, mais deux exemplaires ont été utilisés postérieurement par Guimard en tant que grilles d’aération et scellées dans la maçonnerie, l’une sur la façade latérale droite de l’hôtel Deron-Levent à Paris (c. 1907), l’autre sur la façade sur rue de la villa d’Eaubonne (c. 1907-1908).

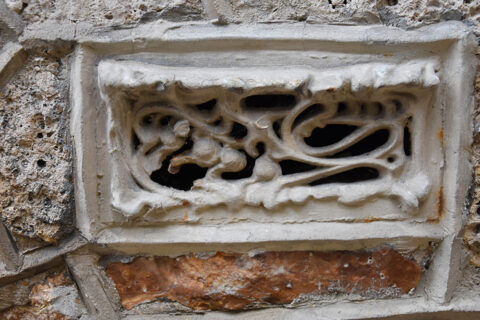

Grille d’aération en façade latérale droite de l’hôtel Deron-Levent (c. 1907), 8 villa La Réunion, Paris XVIe. Photo F. D.

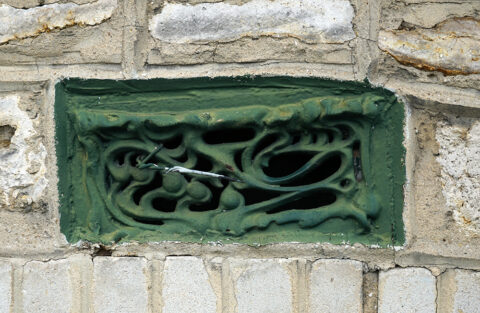

Grille d’aération en façade sur rue de la villa d’Eaubonne (c.1907-1908), 16 rue Jean-Doyen, Eaubonne, Val d’Oise. Photo F. D.

Nous achevons cet article avec quelques quincailleries en fonte de fer et donc probablement coulées par Durenne à Sommevoire, contrairement à tous ceux présentés plus haut qui sont en métaux cuivreux et qui ont vraisemblablement été fournis par la maison Fontaine.

Comme nous l’avancions plus haut, il est probable que les appartements du Castel Béranger ne bénéficiaient pas de l’éclairage électrique. Rien ne prouve non plus qu’ils aient eu un réseau d’éclairage au gaz. Mais le fait que dans quelques appartements subsistent des pitons en fonte fixés sur une solive en fer au centre des pièces, nous inclinent à penser qu’ils servaient à accrocher des lampes à pétrole que l’on pouvait monter et descendre au moyen d’une poulie pour modifier l’éclairage et pour recharger le réservoir en combustible.

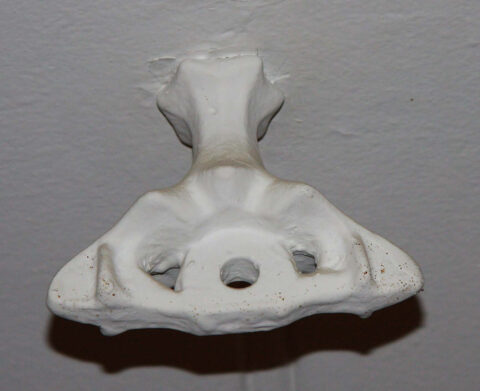

Piton de suspension au plafond d’un appartement du Castel Béranger au deuxième étage sur rue. Droits réservés.

Seul le modèle de piton suspension destiné aux salons est mentionné dans le portfolio. Sans doute était-il d’un gabarit plus important que celui des autres pièces. Nous n’en connaissons actuellement aucun modèle subsistant.

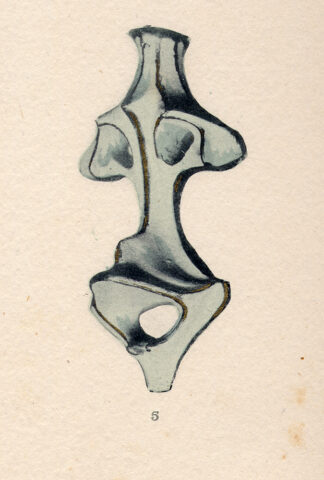

Piton de suspension des salons du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 52 (détail), Librairie Rouam, 1898. Coll. Part.

D’autres articles de quincailleries du Castel Béranger nous sont à l’heure actuelle très peu connus. Il s’agit de décors de fixations métalliques ponctuant les solives de certaines pièces. Ils sont visibles sur deux planches du portfolio, aux plafonds d’une chambre (pl. 40) et d’un salon (pl. 49). Ces deux pièces faisaient partie d’un même appartement sur rue au second étage que Guimard a particulièrement utilisé pour les prises de vue reproduites dans le portfolio. Sur la photo de la planche 49 on voit aussi des décors de fixation sur un linteau métallique de l’oriel que Guimard a pris soin de faire souligner par une touche dorée.

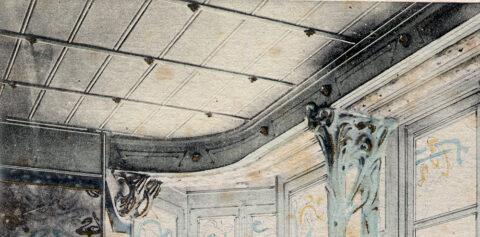

Vue du salon de l’appartement à l’angle de la rue La Fontaine et du hameau Béranger au second étage du Castel Béranger. Hector Guimard, L’Art dans l’Habitation moderne/Le Castel Béranger (portfolio du Castel Béranger), pl. 49 (détail), Librairie Rouam, 1898. ETH-Bibliotheck Zürich http://www.e-rara.ch/doi/10.3931/e-rara-27774.

Toujours présentes mais moins facilement visibles et non mentionnées par Guimard dans son portfolio, des bagues décoratives en fonte ornent l’insertion des barreaux de l’escalier de service du Castel Béranger.

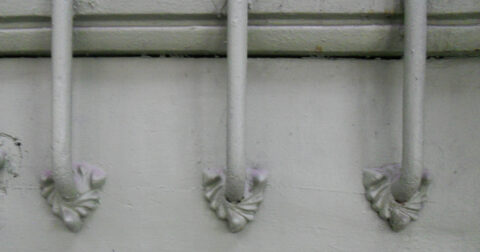

Bagues décoratives des barreaux de l’escalier de service du Castel Béranger. Photo F. D.

Dans un prochain article, nous aborderons les quincailleries de Guimard produites en dehors du Castel Béranger et peu après.

Frédéric Descouturelle

avec la collaboration d’Olivier Pons

Notes

[1] Brevet déposé le 19 mars 1852 relatif à l’application de la télégraphie électrique aux sonnettes des maisons d’habitation et hôtels (INPI, brevet n° 273684). À cette époque aucun particulier ni même aucune entreprise ou institution n’est raccordée à un réseau électrique. Ceux-ci n’ont été développés qu’à la fin du XIX^e siècle par des compagnies d’électricité. À Paris, les réseaux ont été interconnectés en 1907.

[2] L’exemplaire provenant du Castel Henriette a été donné au Musée d’Orsay par Alain Blondel et Yves Plantin 1979, OAO 485.

[3] Un brevet déposé le 31 décembre 1897 pour une amélioration du ressort de rappel fait état d’une variante électrique des coulisseaux de sonnettes (INPI, brevet n° 273684).
